Auf dieser Seite sehen Sie eine Übersicht der Unterlagen von der Konstruktion bis hin zur Dokumentation der Anlage.

Sämtliche Auswertungen können in leicht bearbeitbare MS Excel Tabellen exportiert und somit auch von externen Firmen

bearbeitet werden.

Bezeichnung Beschreibung Beispiel
Stromlaufplan Im Stromlaufplan sind alle im Schaltschrank befindlichen Komponenten der Anlage sowie die Verbindungen zu den Feldgeräten dargestellt.

Er ist ein grundlegendes Dokument für Schaltschrankbau und Montage.

Regelschemata





Grundlage ist das Schema aus der Planungsphase, jedoch sind nun Feldgerätebezeichnungen,  -typen und Adressierung ersichtlich. Aus diesem Schema heraus wird das Anlagenbild für die Visualisierung erstellt.

Schaltschrankaufbau Auf diesen Seiten im Schaltplan erfolgt eine schematische oder maßstabgetreue Darstellung des Schaltschrankaufbaus.

So kann schon während der Konstruktion geprüft werden, ob ausreichend Platz vorhanden ist.

Artikelstückliste Dies ist eine Zusammenstellung der Schaltschrankkomponenten oder Feldgeräte mit Bezeichnung, Kurzbe-zeichnung, Hersteller- bzw. Lieferfirma sowie weiterer Angaben. Die Übersicht ist Grundlage für die Materialbestellungen und wird im Schaltschrankbau und bei der Feldgerätemontage benö-tigt.

Kabelübersicht Aus der Kabelübersicht sind Kabeltyp, Kabelbezeichnung sowie Anfangs- und Endpunkt des Kabels ersichtlich.

Sie ist Voraussetzung für die Elektroinstallation und Feldgerätemontage.

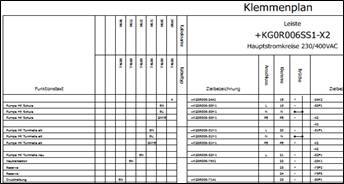

Klemmenplan Die Klemmen im Schalt-schrank sind die Schnittstelle zwischen Schaltschrank und Feldgeräten.

Im Klemmenplan wird jede Klemme mit den jeweiligen Anschlusspunkten dargestellt.

Der Klemmenplan wird im Wesentlichen für den Schaltschrankbau und zur Feldgerätemontage benötigt.

Datenpunktübersicht Aus ihr sind die SPS-Module, Datenpunkttypen, Benutzeradressen sowie System bezogene Angaben ersichtlich.

Sie bildet die Grundlage für Programmierung, Visu-alisierung  und Inbetriebnahme der Anlage.



Funktionsbeschreibung Ergänzend zu den Dokumenten aus dem Schaltplan wird eine Funktionsbeschreibung mit einer ausführlichen Darlegung der Funktionsweise der Anlage erstellt. Funktionsbeschreibung

Der Warmwasserspeicher wird über den Wärmetauscher mit der Verteilervorlauftemperatur geladen. Die Temperatur- regelung erfolgt über die obere Wassertemperatur und wird über die DDC geführt.

Dann wird das Brauchwasser über den Tauscher abgeleitet und zusammen mit dem Brauchwasserrücklauf den Verbrauchern beigemischt. Die Temperatur der Vorlaufbeimischung ist über einen Temperaturbegrenzer begrenzt.
